Dây cáp quang 4FO là cáp quang singlemode chứa 4 sợi quang (FO = fiber optic), phổ biến cho các tuyến kết nối điểm–điểm quy mô vừa và nhỏ trong hệ thống FTTH, FTTB, mạng nội bộ tòa nhà và hạ tầng viễn thông đô thị. TCNet cung cấp đầy đủ chủng loại cáp quang 4FO của Focal, Postef và TCNet — từ cáp thuê bao đến cáp cống, cáp treo chịu lực.
Cáp quang 4FO được phân loại theo môi trường lắp đặt và cấu trúc gia cường. Có 5 dạng đang dùng phổ biến tại Việt Nam:
| Loại cáp 4FO | Ký hiệu | Môi trường lắp đặt | Đặc điểm |
|---|---|---|---|
| Cáp cống kim loại | CKL 4FO | Luồn cống/bể ngầm | Gia cường kim loại, chịu lực nén, chống chuột cắn |
| Cáp cống phi kim loại | CPKL 4FO | Cống ngầm nơi có điện trường cao | All-dielectric, không cảm ứng điện từ |

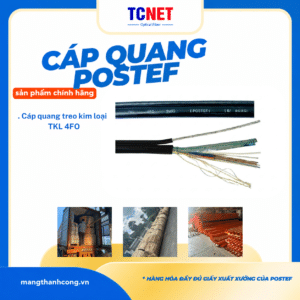

| Cáp treo kim loại | TKL 4FO | Treo cột ngoài trời | Dây thép chịu lực, span theo khoảng cột |

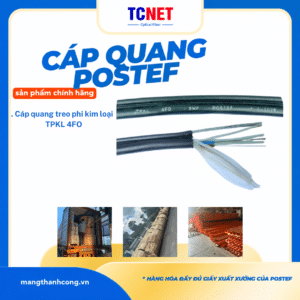

| Cáp treo phi kim loại | TPKL 4FO | Treo ngoài trời gần đường điện / khu nhiều sét | All-dielectric, không hút sét, không cần tiếp địa |
| Cáp thuê bao FTTH | FTTH 4FO | Kéo drop từ cột vào nhà thuê bao | Ống lỏng, gọn nhẹ, dễ thi công |
Toàn bộ cáp quang 4FO tại TCNet dùng sợi singlemode chuẩn ITU-T G.652.D — loại sợi phổ biến nhất hiện nay, tương thích thiết bị đầu cuối của mọi hãng.
| Thông số | Giá trị | Tiêu chuẩn |
|---|---|---|
| Loại sợi quang | Singlemode G.652.D | ITU-T G.652 |
| Kích thước sợi | 9/125 µm | ITU-T G.652 |
| Bước sóng làm việc | 1310 nm & 1550 nm | ITU-T G.652 |
| Suy hao tối đa (theo chuẩn) | ≤ 0,4 dB/km @1310 nm · ≤ 0,3 dB/km @1550 nm | ITU-T G.652 |
Đây là mức tối đa theo khuyến nghị ITU-T G.652; datasheet từng dòng cáp cụ thể thường có suy hao thấp hơn. Tham khảo cách tính suy hao trên tuyến cáp quang.
Có 2 yếu tố quyết định khi chọn cáp quang 4FO: môi trường lắp đặt và cấu trúc gia cường (kim loại hay phi kim loại).
Sợi singlemode G.652.D có suy hao thấp nên truyền được khoảng cách dài mà không cần khuếch đại. Khoảng cách thực tế phụ thuộc vào suy hao tổng của tuyến — số mối hàn, số đầu connector và quỹ suy hao của thiết bị đầu cuối. Với tuyến có nhiều mối nối, nên tính suy hao tổng trước khi triển khai.
Có. Với 4 sợi quang, có thể dùng 2 sợi chính (Tx/Rx) và 2 sợi dự phòng — đủ cho hầu hết tuyến điểm–điểm. Nếu cần nhiều tuyến song song hoặc dự phòng kép, nên nâng lên cáp 8FO hoặc 12FO.
Cáp cống kim loại (CKL) có gia cường kim loại nên chịu lực nén và chống chuột cắn tốt hơn. Cáp cống phi kim loại (CPKL) là all-dielectric, an toàn hơn trong môi trường có điện trường cao và nhẹ hơn khi thi công. Cả hai đều có độ bền cao khi lắp đặt đúng kỹ thuật.
Cáp 4FO có 4 sợi quang, 8FO có 8 sợi. 4FO tiết kiệm chi phí hơn và đủ cho kết nối 1–2 thiết bị đầu cuối. 8FO phù hợp khi cần nhiều tuyến song song hoặc dự phòng kép. Xem thêm so sánh cáp quang 4FO, 8FO, 12FO.
Tham khảo thêm: hướng dẫn chọn cáp quang theo số sợi. Cần số sợi lớn hơn, xem dây cáp quang 24FO hoặc toàn bộ dây cáp quang singlemode.
