Cáp Quang Multimode

Giới thiệu tổng quan về cáp quang multimode

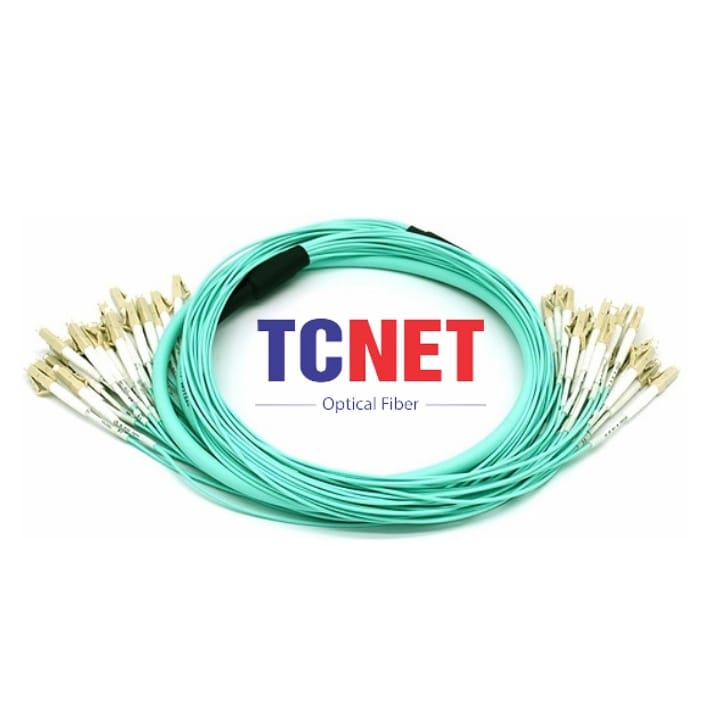

Định nghĩa cáp quang multimode

Do đường kính lõi lớn, cáp quang multimode cho phép truyền tải ánh sáng qua nhiều đường dẫn khác nhau hoặc các mode, đây chính là nguồn gốc của tên gọi "multimode". Tuy nhiên, sự đa dạng này cũng gây ra hiện tượng phân tán mode, làm giảm khoảng cách truyền tải hiệu quả và tăng độ trễ tín hiệu, đặc biệt là đối với các ứng dụng yêu cầu băng thông cao.Cáp quang multimode thường được sử dụng trong các môi trường có khoảng cách truyền dẫn không quá xa, chẳng hạn như trong các tòa nhà, khuôn viên trường học, hoặc khu công nghiệp, nơi mà chi phí và sự tiện lợi trong việc lắp đặt là ưu tiên. Chúng hỗ trợ truyền dẫn tín hiệu với tốc độ từ 10Gb đến 100Gb, sử dụng bước sóng 850nm, là lựa chọn phù hợp cho các ứng dụng đòi hỏi tốc độ truyền cao như video HD, truyền dữ liệu lớn hoặc kết nối mạng nhanh.

Cấu tạo và đặc điểm cáp quang multimode

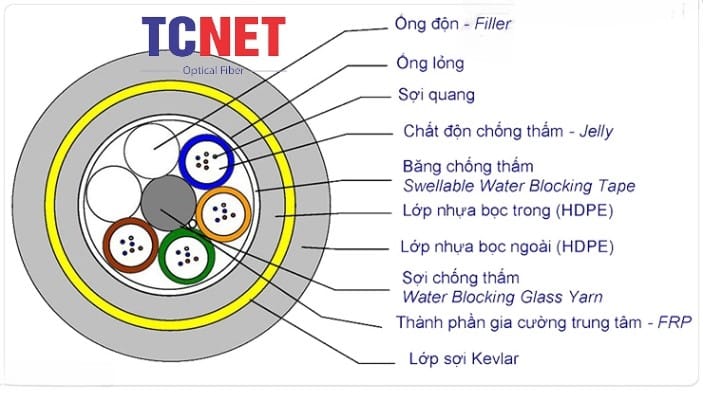

Cấu tạo cáp quang multimode

Về mặt cấu tạo, cáp quang multimode thường dài và mỏng, với phần lõi trong suốt như sợi tóc, được bảo vệ bởi một lớp vỏ bọc có khả năng chống chịu các điều kiện môi trường và bảo vệ sợi quang khỏi những tổn thương có thể xảy ra trong quá trình lắp đặt hay sử dụng. Tuỳ thuộc vào nhu cầu cụ thể, một cáp quang multimode có thể chứa một hoặc nhiều sợi quang, mỗi sợi đều có khả năng truyền tải dữ liệu độc lập, đảm bảo sự linh hoạt và hiệu quả cao trong việc truyền tải tín hiệu.Cấu tạo của cáp quang multimode bao gồm lõi quang, vỏ bọc và áo giáp. Lõi quang, nơi truyền tải ánh sáng, được bảo vệ bởi vỏ bọc và áo giáp chắc chắn, giúp cáp chống lại các tác động từ môi trường bên ngoài.

Đặc điểm cáp quang multimode

Cụm từ "cáp này cho phép ánh sáng truyền đi qua nhiều đường dẫn khác nhau, mỗi đường dẫn phản ánh một 'mode'" mô tả một trong những tính năng cốt lõi và đặc biệt của cáp quang multimode. Để hiểu rõ hơn, chúng ta cần phân tích kỹ lưỡng cách thức hoạt động và các hệ quả kỹ thuật liên quan:

Truyền Dẫn Đa Mode:

• Đa Đường Dẫn Ánh Sáng: Trong cáp quang multimode, ánh sáng không đi theo một đường dẫn duy nhất mà phân tán qua nhiều đường dẫn khác nhau, hoặc các "modes". Mỗi mode đại diện cho một đường dẫn mà ánh sáng có thể đi qua trong lõi cáp quang, với các góc phản xạ khác nhau. Sự đa dạng của các mode này cho phép truyền tải lượng lớn dữ liệu cùng một lúc, nhưng cũng dẫn đến sự phức tạp trong quản lý tín hiệu.
• Hiện Tượng Phân Tán Mode: Khi các tia sáng di chuyển qua cáp quang multimode theo các mode khác nhau, chúng sẽ đến đích với các khoảng thời gian khác nhau. Điều này xảy ra do sự chênh lệch về độ dài đường đi và tốc độ truyền ánh sáng giữa các mode, gây ra hiện tượng phân tán mode, nơi độ trễ và độ suy giảm tín hiệu có thể tăng lên, đặc biệt đối với các ứng dụng yêu cầu truyền dẫn tín hiệu qua khoảng cách dài.

Hạn Chế về Khoảng Cách và Độ Trễ:

• Giới Hạn Khoảng Cách: Do hiện tượng phân tán mode, cáp quang multimode thường được sử dụng trong các ứng dụng có khoảng cách truyền dẫn ngắn, thường là dưới 2 km. Khoảng cách này đủ cho hầu hết các ứng dụng trong môi trường đô thị hoặc trong các tòa nhà, nhưng không phù hợp cho việc truyền dẫn tín hiệu qua khoảng cách lớn mà không gặp phải suy giảm tín hiệu đáng kể.
• Tăng Độ Trễ: Trong các ứng dụng đòi hỏi độ chính xác cao và thời gian phản hồi nhanh, độ trễ do phân tán mode có thể trở thành một vấn đề nghiêm trọng. Độ trễ tăng lên có thể ảnh hưởng đến hiệu suất của hệ thống truyền dẫn dữ liệu, đặc biệt trong các ứng dụng như truyền dữ liệu tốc độ cao, video trực tiếp, hoặc chơi game trực tuyến, nơi mà mỗi miligiây đều quan trọng.

Cáp quang multimode này cho phép ánh sáng truyền đi qua nhiều đường dẫn khác nhau, mỗi đường dẫn phản ánh một "mode". Sự đa dạng này tạo nên sự linh hoạt nhưng cũng kèm theo hạn chế về khoảng cách và độ trễ.

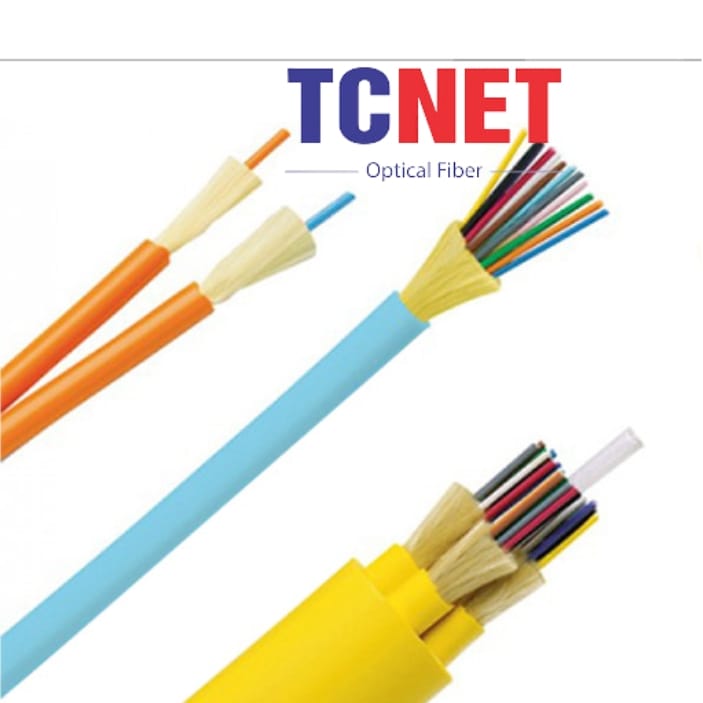

Phân loại cáp quang multimode

Cáp quang Multimode 50/125 µm (OM2, OM3, OM4, OM5):

• OM2: Đây là tiêu chuẩn cáp quang Multimode cũ, có lõi 50 µm và vỏ 125 µm. Tốc độ truyền tải dữ liệu khá cao, thích hợp cho các ứng dụng trong các mạng LAN cục bộ (LAN) và không gian ngắn.
• OM3: Tiêu chuẩn này cũng có lõi 50 µm và vỏ 125 µm, nhưng được tối ưu hóa để hỗ trợ tốc độ truyền tải cao hơn, đặc biệt trong môi trường nâng cao như mạng Gigabit Ethernet và 10 Gigabit Ethernet.
• OM4: Tiêu chuẩn này tiếp tục cải thiện hiệu suất của cáp quang Multimode 50/125 µm, cho phép hỗ trợ tốc độ truyền tải 40 Gigabit Ethernet và 100 Gigabit Ethernet.
• OM5: Tiêu chuẩn này còn được gọi là "Wideband Multimode Fiber" (WDM-MMF) và được thiết kế để hỗ trợ tốc độ truyền tải cao hơn trên các bước sóng khác nhau. Nó cũng tương thích với 40 Gigabit Ethernet và 100 Gigabit Ethernet.

Cáp quang Multimode 62.5/125 µm (OM1):

• Đây là tiêu chuẩn cáp quang Multimode cũ hơn, có lõi 62.5 µm và vỏ 125 µm. Tốc độ truyền tải dữ liệu thấp hơn so với tiêu chuẩn 50/125 µm, và hiện nay ít được sử dụng trong các ứng dụng mới.

Thông số vật lý cáp quang multimode

• Đường kính lõi (Core Diameter):50 µm hoặc 62.5 µm.
• Đường kính vỏ (Cladding Diameter): 125 µm.
• Modal Bandwidth: Đây là độ rộng dải tần số của các mode (chế độ) ánh sáng trong lõi cáp. Nó ảnh hưởng đến tốc độ truyền tải dữ liệu. Các tiêu chuẩn cáp quang Multimode như OM3, OM4, OM5 đều có modal bandwidth khác nhau, ảnh hưởng đến hiệu suất của cáp.
• Độ trải phân tán (Dispersion): Độ trải phân tán đo lường sự biến đổi về thời gian của các tín hiệu ánh sáng khi chúng truyền qua cáp quang multimode. Trải phân tán có thể gây ra nhiễu và giảm hiệu suất truyền tải.
• Độ bền cơ học (Mechanical Strength): Đây là khả năng của cáp quang multimode chống chịu các tác động vật lý như uốn cong, kéo, nén, và va đập mà không gây hỏng hóc sợi quang bên trong.
• Chất liệu vỏ (Jacket Material): Vỏ bọc ngoài của cáp quang multimode thường được làm từ các chất liệu chống cháy, chống nhiễu và bảo vệ sợi cáp khỏi các yếu tố môi trường bên ngoài.
• Ứng dụng (Application): Thông số này cho biết loại ứng dụng mà cáp quang Multimode được thiết kế sử dụng, chẳng hạn như ứng dụng LAN, data center, hoặc các ứng dụng có yêu cầu tốc độ và khoảng cách truyền tải khác nhau.

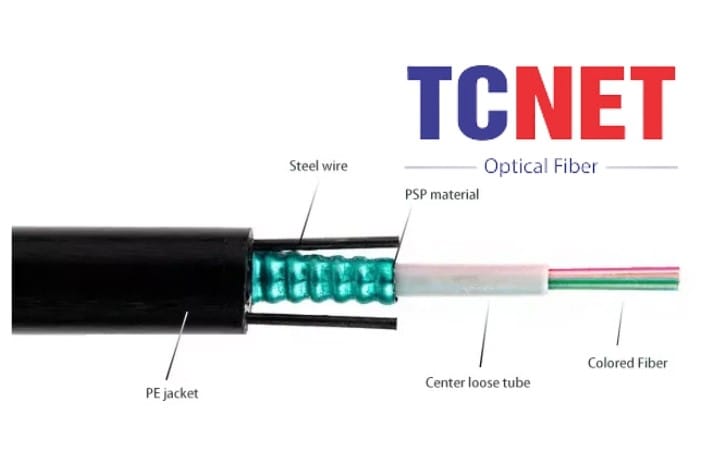

Thông số kỹ thuật cáp quang multimode

Ứng dụng cáp quang multimode

• Mạng LAN: Cáp quang multimode được sử dụng để xây dựng mạng LAN trong các công ty, tổ chức, trường học và các cơ sở kinh doanh.
• Trung tâm dữ liệu: Cáp quang multimode được sử dụng để kết nối các máy chủ và thiết bị trong các trung tâm dữ liệu để truyền dữ liệu với tốc độ cao và độ tin cậy cao.
• Hệ thống giám sát cáp quang: Cáp quang multimode được sử dụng trong các hệ thống giám sát để truyền tải tín hiệu từ các thiết bị giám sát đến trung tâm điều khiển.
• Hệ thống camera an ninh sử dụng cáp quang multimode: Cáp quang multimode cung cấp khả năng truyền tải video chất lượng cao và khoảng cách truyền dẫn xa cho các hệ thống camera an ninh.

Hướng dẫn lựa chọn và sử dụng cáp quang multimode

Lựa chọn cáp phù hợp cáp quang multimode

1. Yêu cầu của hệ thống:
   • Xác định mục tiêu và yêu cầu cụ thể của hệ thống, bao gồm loại dữ liệu được truyền, tốc độ và băng thông yêu cầu.
   • Phân tích môi trường sử dụng: indoor, outdoor, hay industrial để chọn loại cáp phù hợp với điều kiện môi trường.
2. Khoảng cách truyền dẫn:
   • Đánh giá khoảng cách thực tế cần truyền dẫn và chọn loại cáp có khả năng đáp ứng hiệu quả mà không làm giảm chất lượng tín hiệu.
   • Cân nhắc sử dụng repeaters hoặc extender nếu khoảng cách truyền dẫn vượt quá giới hạn của cáp.
3. Băng thông cần thiết:
   • Xác định băng thông yêu cầu của ứng dụng để chọn cáp có khả năng hỗ trợ tốc độ dữ liệu mong muốn.
   • Cân nhắc các yếu tố ảnh hưởng đến băng thông như độ dài của cáp, đường kính lõi và chất liệu.
4. Chi phí và hiệu quả:
   • So sánh giữa chi phí đầu tư ban đầu và lợi ích lâu dài, bao gồm chi phí bảo dưỡng, tuổi thọ của cáp và nhu cầu nâng cấp tương lai.
   • Đánh giá sự cân đối giữa giá thành và chất lượng sản phẩm, đặc biệt trong bối cảnh có nhiều lựa chọn về nhà cung cấp và công nghệ cáp quang.

Hướng dẫn sử dụng cáp quang multimode

1. Lắp đặt:
   • Tuân thủ các hướng dẫn kỹ thuật và tiêu chuẩn ngành khi lắp đặt cáp để tránh các vấn đề như uốn cong quá mức, căng thẳng, hoặc áp dụng lực kéo lớn.
   • Sử dụng đúng loại thiết bị và phụ kiện, như keystone, patch panel, và fiber connectors, để đảm bảo kết nối chính xác và an toàn.
2. Bảo dưỡng:
   • Thực hiện kiểm tra định kỳ để phát hiện sớm và khắc phục các vấn đề như tổn thất tín hiệu, hư hỏng vật lý, hoặc các yếu tố có thể gây suy giảm chất lượng kết nối.
   • Vệ sinh đầu nối và các điểm tiếp xúc định kỳ để loại bỏ bụi bẩn và các hạt vật lý có thể gây ra suy giảm tín hiệu.

Bảng giá cáp quang multimode tại TCNET

Xu hướng và Tương lai của Cáp Quang Multimode

1. Nâng cấp Băng thông và Tốc độ:
   • Các nhà nghiên cứu và nhà sản xuất đang tập trung vào việc phát triển công nghệ cáp quang multimode có khả năng hỗ trợ băng thông lớn hơn và tốc độ truyền dữ liệu cao hơn, để đáp ứng nhu cầu truyền tải dữ liệu tăng cao từ các ứng dụng như truyền video độ phân giải cao, dữ liệu lớn và điện toán đám mây.
2. Cải tiến Chất lượng Tín hiệu:
   • Việc áp dụng các vật liệu mới và cải tiến trong thiết kế lõi và vỏ bọc giúp giảm thiểu sự suy giảm tín hiệu và giảm độ trễ. Các công nghệ tiên tiến như vật liệu quang học cấp nano và cấu trúc lõi đa lớp đang được nghiên cứu để cải thiện hiệu suất truyền dẫn của cáp quang multimode.
3. Ứng dụng Công nghệ Mới:
   • Công nghệ như MIMO (Multiple Input Multiple Output) và sử dụng các bước sóng đa năng trong một sợi cáp đang mở ra cánh cửa mới cho việc truyền tải dữ liệu tại tốc độ cực cao, thậm chí đạt đến terabits mỗi giây, qua các khoảng cách dài mà không cần đến amplifiers hoặc repeaters.
4. Hướng tới Môi trường Bền vững:
   • Sự quan tâm đến môi trường đang thúc đẩy nhu cầu về cáp quang multimode thân thiện với môi trường, có khả năng tái chế cao và sử dụng ít tài nguyên hơn trong quá trình sản xuất. Các sản phẩm mới đang được thiết kế để giảm thiểu tác động môi trường và tối ưu hóa hiệu quả năng lượng.
5. Phát triển trong Các Ứng dụng mới:
   • Với sự phát triển của các thành phố thông minh, IoT (Internet of Things), và AI (Trí tuệ nhân tạo), cáp quang multimode dự kiến sẽ đóng một vai trò quan trọng trong việc cung cấp cơ sở hạ tầng mạng cần thiết để hỗ trợ sự tăng trưởng này, từ việc truyền tải dữ liệu tốc độ cao đến hỗ trợ các kết nối không dây tốc độ cao.
